TKGM 3B Kadastro Sunum Uygulaması / Tapu ve Kadastro Genel Müdürlüğü 3B Harita Sunum Uygulaması
TKGM 3B Kadastro Sunum Uygulaması veya diğer adıyla Tapu ve Kadastro Genel Müdürlüğü 3B Harita Sunum Uygulaması; 2020 yılında “3B Şehir Modelleri Üretimi ve 3B Kadastro Altlıklarının Oluşturulması Projesi” ile başlatılan, TKGM tarafından üretilen veya ürettirilecek olan üç boyutlu verilerin; üretim takibi, doğrulama ve barındırılması, entegrasyonu, sunumu, paylaşım ve süreklilik modelini içeren TKGM 3B Şehir Modelleri Yönetim Bilgi Sisteminin bir parçası olarak sonuçlanan bir sistemdir. Binaların ve bağımsız bölümlerin 3 boyutlu sayısal yapı modellerini incelemeye, görüntülemeye, analiz etmeye, bu verileri farklı formatlarda indirmeye, adres, yapı taşları ve parsel sorgulaması yapmaya olanak tanıyan web tabanlı bu sistem, 2 boyutlu TKGM Parsel Sorgu Uygulamasının 3. boyuta taşınmış bir versiyonudur.
TKGM 3B Kadastro Sunum Uygulaması üzerinde tüm binalar kullanıcıların erişimine açılmış durumda değildir. Ayrıca sistem üzerinde daha eski tarihli yapılara ilişkin modeller de mevcut değildir. Yine de sistem, mevcut haliyle bile potansiyelini ortaya koymaktadır.
Sistem Arayüzü ve Gerçekleştirilebilecek İşlemler
- TKGM 3B Kadastro Sunum Uygulamasına 3dbina.tkgm.gov.tr adresi üzerinden giriş yapılır.
- Açılan ekranda kullanıcıların karşısına bir Eğitici çıkmaktadır. Bu eğitici, sistemdeki araçları tanıtarak, kısaca ne işe yaradıklarını açıklamaktadır.
- Sistem arayüzünün sol tarafında, TKGM Parsel Sorgu Uygulamasına benzer bir sorgulama bölümü görülmektedir. Sorgulama işlemleri İdari (tapu bilgileri üzerinden), Adres (MAKS bilgileri üzerinden) veya Coğrafi Bilgiler (enlem, boylam koordinatları) aracılığıyla yapılabilmektedir. Yapılan sorgular sonucunda taşınmazlar ve sistemde kayıtlı ise üzerindeki yapılar görüntülenebilmektedir.
- Sistem arayüzünün üst kısmında ilk konum butonu (ev ikonu, haritayı varsayılan görünüme geri getirmek için), boyut butonu (2D/3D, harita modunun 2B veya 3B olarak değiştirilmesi için), bilgi al butonu (i ikonu, harita üzerinden detay bilgilerinin sorgulanması için), uçuş modu (uçak ikonu, arazi üzerinde havadan gezmek için), yürüyüş modu (yürüyen insan ikonu, arazi üzerinde gezmek için), ekran görüntüsü butonu (kamera ikonu, ekran görüntüsü almak için) ve konumuma git butonu (navigasyon ikonu, harita üzerinde kullanıcı konumuna gidilmesi için) bulunmaktadır. Bu araçlardan en sık kullanılanı bilgi al butonu (i ikonu) olup, üzerine tıklanan parsel veya yapının temel öznitelik bilgilerini görüntülemeye olanak tanımaktadır. Klasik CBS fonksiyonlarından birisi olan uçuş modu ile 3 boyutlu arazinin üzerinde havadan gezilebilmekte olup, yürüyüş modu ile de doğrudan arazi üzerinde gezilebilmektedir. Bu araçların efektif bir şekilde kullanılabilmesi için klavyedeki yön tuşlarının kullanılması gerekmektedir.
- Sistem arayüzünün üst panelinin sağ kısmında e-devlet giriş butonu ve yardım dokümanı butonu (soru işareti ikonu) bulunmaktadır. Yardım dokümanı butonu, TKGM 3B Kadastro Sunum Uygulamasına ilk giriş esnasında ekrana gelen Eğiticiyi yeniden açmak için kullanılmakta olup; e-devlet giriş butonu ise vatandaşların kendi taşınmazlarını/yapılarını görüntülemesi ve bu taşınmazlara/yapılara ilişkin bilgileri incelemesi için yeni araçların aktif edilmesini sağlamaktadır.
- Sistem arayüzünün sağ kısmında, sırasıyla; adres arama, katman listesi, veri ekleme, harita ayırma/bölme, çizim, ölçüm, dışa aktarma, gölge analizi yapma, öznitelik sorgulama, taşınmaz listesi (e-devlet girişi sonrası aktif olmakta), Google Street View ve ayarlar araçları bulunmaktadır. Bu kısımdaki araçlardan, özellikle katman listesi aracı sıklıkla kullanılan bir araçtır. Çünkü TKGM 3B Kadastro Sunum Uygulaması, sistemsel bir sorun nedeniyle ilk açılış ekranında genellikle siyah bir arka plan ile bizi karşılamaktadır. Böyle bir durumla karşılaşılırsa, sistem arayüzünün sağ kısmında bulunan araçlardan katman listesi açılmalı ve uydu verisi kısmındaki TKGM Ortofoto katmanı seçildikten sonra tekrar Google Uydu katmanına geçiş yapılmalıdır. Bu araçlar içerisinde en sık kullanılan bir diğer araç ise taşınmaz listesi aracıdır. Bu araç, kullanıcıların kendi taşınmazlarını veya satın almayı düşündükleri taşınmazları detaylı bir şekilde inceleme olanağı sunmaktadır.
- Sistem arayüzünün alt kısmında ise Önemli Noktalar bulunmakta olup, bu kısımda alfabetik olarak sıralanmış şehir isimleri görülmektedir. Bu şehirlerden herhangi birisi seçilerek haritanın doğrudan o şehre yakınlaştırılması sağlanabilmektedir.

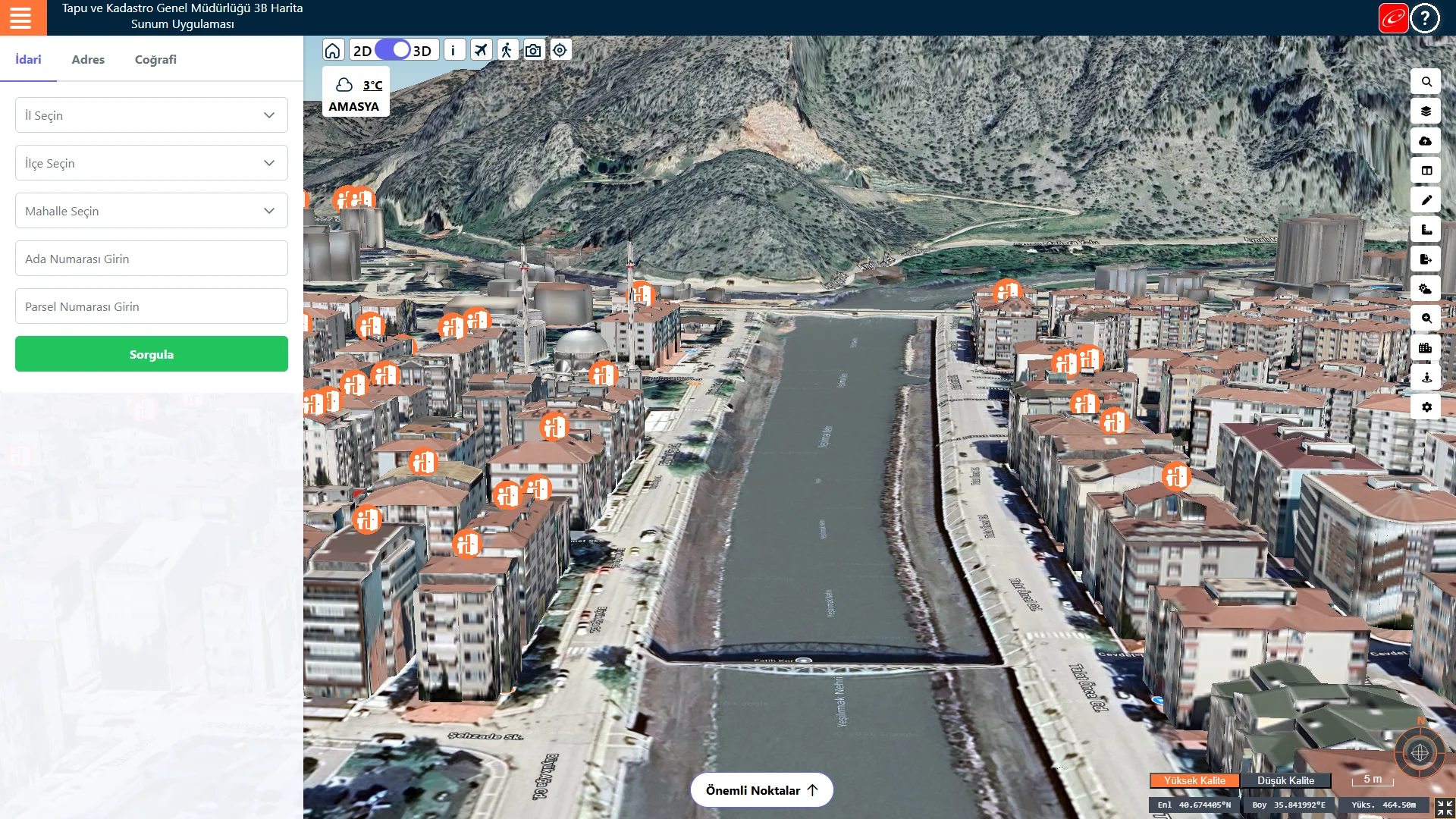

- Örneğin; yukarıdaki şekil oluşturulmadan önce, Önemli Noktalar altında yer alan Amasya iline tıklanmış ve harita Amasya iline otomatik olarak yakınlaştıktan sonra, tarafımızca manuel olarak Yeşilırmak Nehri’ne daha da yakınlaştırılmıştır. Yapılara yeterince yakınlaştıktan sonra, yapıların 3 boyutlu sayısal yapı modelleri görünür hale gelmektedir. Bu aşamada, sunucu altyapısına/yoğunluğuna ve internet hızına da bağlı olarak modellerin yüklenmesi için biraz beklemek gerekebilmektedir. Mouse’un tekerleği aracılığıyla yukarıdaki şekilde görüldüğü gibi haritanın kuşbakışı açıdan eğik görünümüne getirilmesi sağlanabilmektedir. Erişime açık olan 3 boyutlu sayısal yapı modelleri için yapıların üst kısımlarında turuncu bir ikon belirmektedir (yukarıdaki şekilde görüldüğü üzere). Bu turuncu ikonun belirme süresi de benzer şekilde sunucu altyapısına/yoğunluğuna ve internet hızına bağlı olarak değişiklik gösterebilmektedir. Bu ikona tıklayarak; yapıların ve bağımsız bölümlerin 3 boyutlu sayısal yapı modelleri görüntülenebilmekte ve incelenebilmektedir.
